Hai engine ánh sáng custom, tích hợp hoàn toàn, có thể lập trình dành cho các ứng dụng chiếu sáng di động (đèn pin) với thiết kế cực kỳ nhỏ gọn chỉ 20mm, tích hợp đèn LED chính lên đến 35 Watt, đèn màu phụ (AUX), điều chỉnh dòng điện không mất mát, không PWM, với chế độ tăng cường dòng điện không đổi được kiểm soát hoàn toàn, cùng logic điều khiển với lập trình quang học không dây, cảm biến ánh sáng và chuyển động, giao diện người dùng để điều khiển xung điện và nút bấm điện tử.

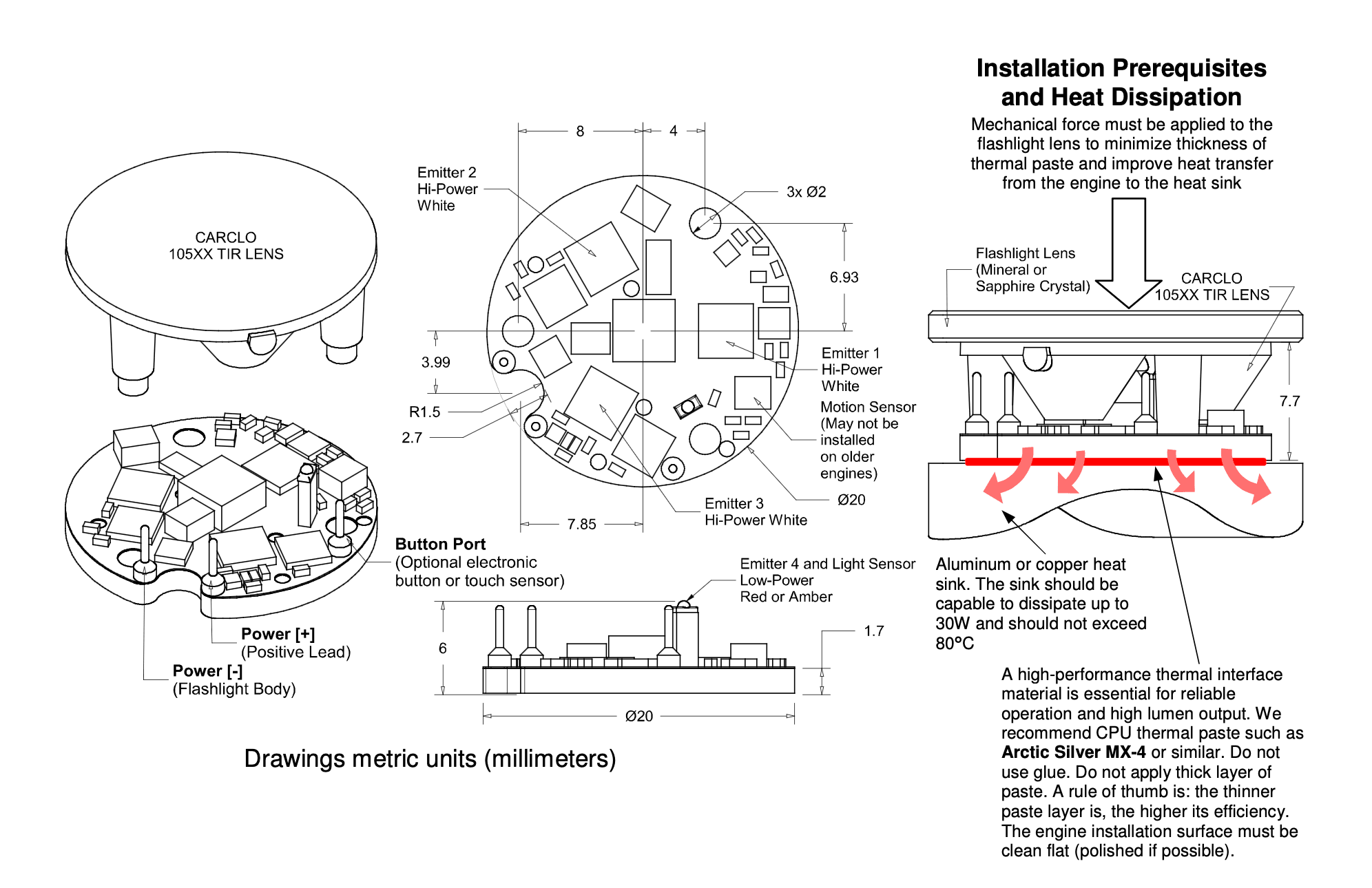

Thông số kỹ thuật phần cứng
| 371 v2.0 | 372 v2.0 | |
| Dải điện áp đầu vào | Một hoặc hai pin lithium sạc lại (điện áp danh nghĩa 3.7V, có bảo vệ hoặc không bảo vệ, ICR hoặc IMR) | Một pin lithium sạc lại (điện áp danh nghĩa 3.7V, có bảo vệ hoặc không bảo vệ, ICR hoặc IMR) |
| Điện áp tối đa tuyệt đối † | 9 Volt | 6 Volt |
| Điện áp tối thiểu tuyệt đối | 2.6 Volt⁽¹⁾ | 2.6 Volt⁽¹⁾ |
| Phạm vi nhiệt độ hoạt động † | từ -40°C đến 120°C | |
| Công suất đầu ra tối đa | 19 Watt với một pin, 32 Watt với hai pin mắc nối tiếp | 23 Watt với một pin |
| Dòng điện pin tối đa | 4.5 Ampe | 5.5 Ampe |
| Thông lượng ánh sáng điều chỉnh tối đa | 1800 Lumen⁽²⁾ với một pin, 2800 Lumen⁽²⁾ với hai pin | 2400 Lumen⁽³⁾ với một pin |
| Thông lượng ánh sáng điều chỉnh tối thiểu không PWM | Khoảng 0.15 Lumen | Khoảng 0.2 Lumen |
| Loại điều chỉnh | Bộ điều khiển chuyển mạch dòng điện không đổi tăng cường với đầu ra không nhấp nháy, không PWM trong tất cả các chế độ và hoạt động hoàn toàn im lặng. Không giống như bộ điều khiển FET thông thường, bộ điều khiển chuyển mạch chuyển đổi điện năng với gần như không có tỏa nhiệt và mất năng lượng, điều này giúp kéo dài thời gian hoạt động và giảm nhiệt tỏa ra ở các chế độ cao. | Như nhau |
| Mạch tải đèn LED trắng chính | Ba đèn LED công suất cao 3.5×3.5mm mắc nối tiếp, điện áp đầu ra 9V | Sáu đèn LED CREE XD16 mắc hai nối tiếp, ba song song, điện áp đầu ra 6V |
| Dòng điện đèn LED màu phụ | 6.2 mA | 8.4 mA |
| Màu sắc & cường độ phụ⁽⁵⁾ | Đỏ đậm 640nm – 0.9 cd⁽⁵·¹⁾ Hổ phách 611nm – 1.3 cd⁽⁵·²⁾ | Đỏ đậm 640nm – 1.3 cd⁽⁵·¹⁾ Hổ phách 611nm – 1.8 cd⁽⁵·²⁾ |
| Thiết lập đèn LED màu phụ⁽⁴⁾ | Đèn LED 0603 cường độ cao với thấu kính thứ cấp tích hợp. Đèn LED màu được lắp đặt trên tháp càng gần thấu kính đèn pin càng tốt và không gây cản trở cho hệ thống quang học TIR của đèn LED chính, cung cấp chùm sáng tập trung tốt (góc FWHM khoảng 60°) và không có hiện tượng nhiễu sáng | Như nhau |
| Dòng điện chờ | 0.2 mA (thông thường, với đèn hiệu định vị hoạt động) | Như nhau |
| Mạch bảo vệ tích hợp | Bảo vệ ngược cực điện tử (FET), bộ giới hạn quá tải pin (5.5 Ampe), tắt máy khi quá nhiệt (giới hạn phần cứng @150°C) | Như nhau |
| ADC và cảm biến logic điều khiển | Đồng hồ đo điện áp đầu vào, bộ điều biến đầu ra không PWM, cảm biến ánh sáng môi trường và phản xạ, cảm biến rung chuyển động, cảm biến chạm điện dung. | Như nhau |

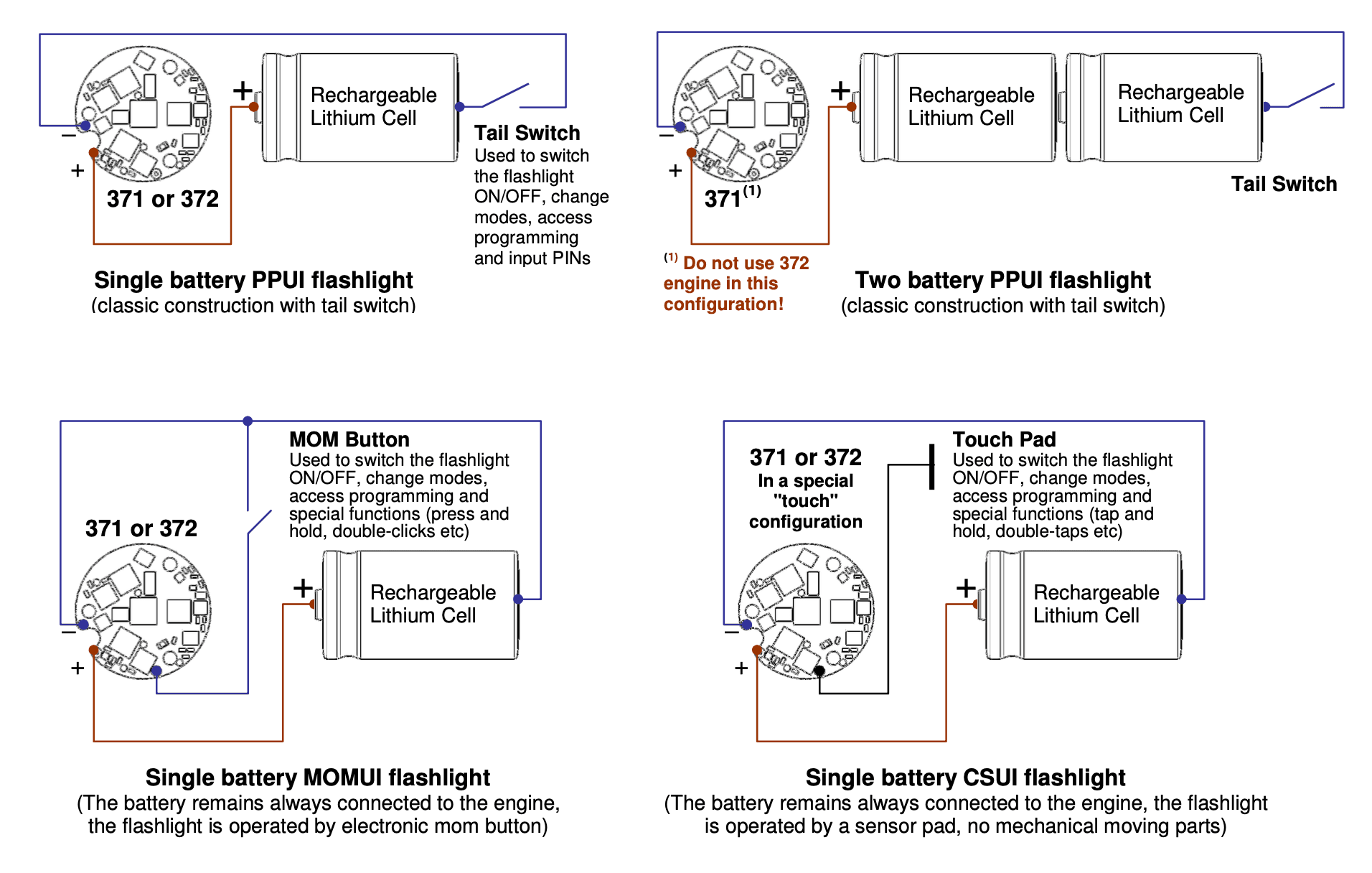

| Giao diện logic điều khiển | 1) PPUI (Giao diện người dùng xung điện) hỗ trợ tất cả các công tắc đuôi chính như mcclicky, công tắc OR moff, v.v. 2) MOMUI (nút điện tử nhấn nhả) sử dụng nút dòng điện thấp được kết nối với cổng nút chuyên dụng. 3) CSUI (cảm biến chạm), tương tự như MOMUI nhưng yêu cầu firmware đặc biệt và cấu hình phụ phần cứng. | Như nhau |
- ⁽¹⁾ Điện áp tối thiểu khi tắt chức năng bảo vệ pin và chức năng kéo dài pin.
- ⁽²⁾ Với ba đèn CREE XP-L HI V2 bin đầu ra @ 85°C. Đầu ra thực tế phụ thuộc vào đèn LED được lắp đặt.
- ⁽³⁾ Với sáu đèn CREE XD16 S3 bin đầu ra @ 85°C và pin sạc đầy. Đầu ra thực tế phụ thuộc vào đèn LED được lắp đặt.
- ⁽⁴⁾ Đèn LED phụ cũng hoạt động như cảm biến ánh sáng, điều này giới hạn lựa chọn màu phụ trong phạm vi 530nm…660nm.
- ⁽⁵⁾ Chúng tôi cung cấp hai cấu hình đèn LED phụ (được chỉ định trong chi tiết đơn hàng): đỏ siêu sáng hoặc hổ phách.
- ⁽⁵·¹⁾ Cấu hình đỏ siêu sáng sử dụng 0603 APTD1608SEC/J3
- ⁽⁵·²⁾ Cấu hình hổ phách sử dụng 0603 APTD1608SECKAI4-PE
Tổng quan về Firmware
Cả hai engine ánh sáng 371 v2.0 và 372 v2.0 đều sử dụng firmware giống nhau, hỗ trợ:
- Tối đa 32 chế độ bộ nhớ được nhóm thành bốn tệp, mỗi tệp có tối đa 8 chế độ bộ nhớ. Mỗi chế độ bộ nhớ có thể được thiết lập thành bất kỳ trong số 64 giá trị đầu ra có sẵn bằng công cụ lập trình quang học không dây tại lux-rc.com. Toàn bộ phạm vi chế độ đầu ra bao gồm: giá trị “không sử dụng”, 33 chế độ ánh sáng trắng được điều chỉnh hoàn toàn, chế độ màu phụ, tín hiệu S.O.S. và bộ tạo tín hiệu màu hoặc trắng có thể lập trình (hoặc đèn hiệu) dẫn đến 28 mẫu khả thi.
- Mỗi trong bốn tệp bộ nhớ có các cấu hình riêng biệt về bộ nhớ, pin, nhiệt độ, thời gian chờ PPUI và công tắc bật/tắt được thiết lập thông qua lập trình quang học không dây.
- Mỗi trong bốn tệp bộ nhớ cũng có một thanh ghi lập trình ngoại tuyến bao gồm bảy công tắc được chọn bằng các mã PIN riêng biệt và không yêu cầu truy cập internet để lập trình. Thanh ghi công tắc bao gồm: công tắc bật/tắt cảm biến chuyển động và bộ chọn hồ sơ thời gian, công tắc bật/tắt đèn hiệu định vị chờ, bộ chọn bố cục chế độ mới (8 chế độ trên một dòng) hoặc bố cục chế độ cũ (4+4 chế độ trên hai dòng), chế độ chờ với đèn hiệu định vị cho giao diện người dùng xung điện bật/tắt, công tắc cấu hình nhấp đúp.
- Tệp hoạt động được chọn bằng cách nhấn ngắn mã PIN 4 với công tắc nguồn hoặc bằng cách “nhấn 4 lần và giữ” với nút điện tử nhấn nhả. Lập trình không dây và thay đổi công tắc trên thanh ghi ngoại tuyến chỉ ảnh hưởng đến tệp hiện đang được chọn. Bộ chọn tệp bắt đầu từ số tệp hiện tại và sau đó cuộn qua tất cả bốn tệp. Tệp cuối cùng được hiển thị trước khi bạn tắt động cơ (hoặc nhả nút nhấn nhả) sẽ được lưu và trở thành tệp hoạt động mới.
- Ngoài 32 chế độ được lập trình bởi người dùng, giao diện nút nhấn nhả cung cấp bốn chế độ truy cập tức thì được định trước, được chọn và truy cập bằng cách nhấn và giữ nút: chế độ turbo ánh sáng trắng (hay còn gọi là “afterburning”), chế độ màu, chế độ ánh sáng trắng moonlight và chế độ nhấp nháy phòng thủ (10Hz).

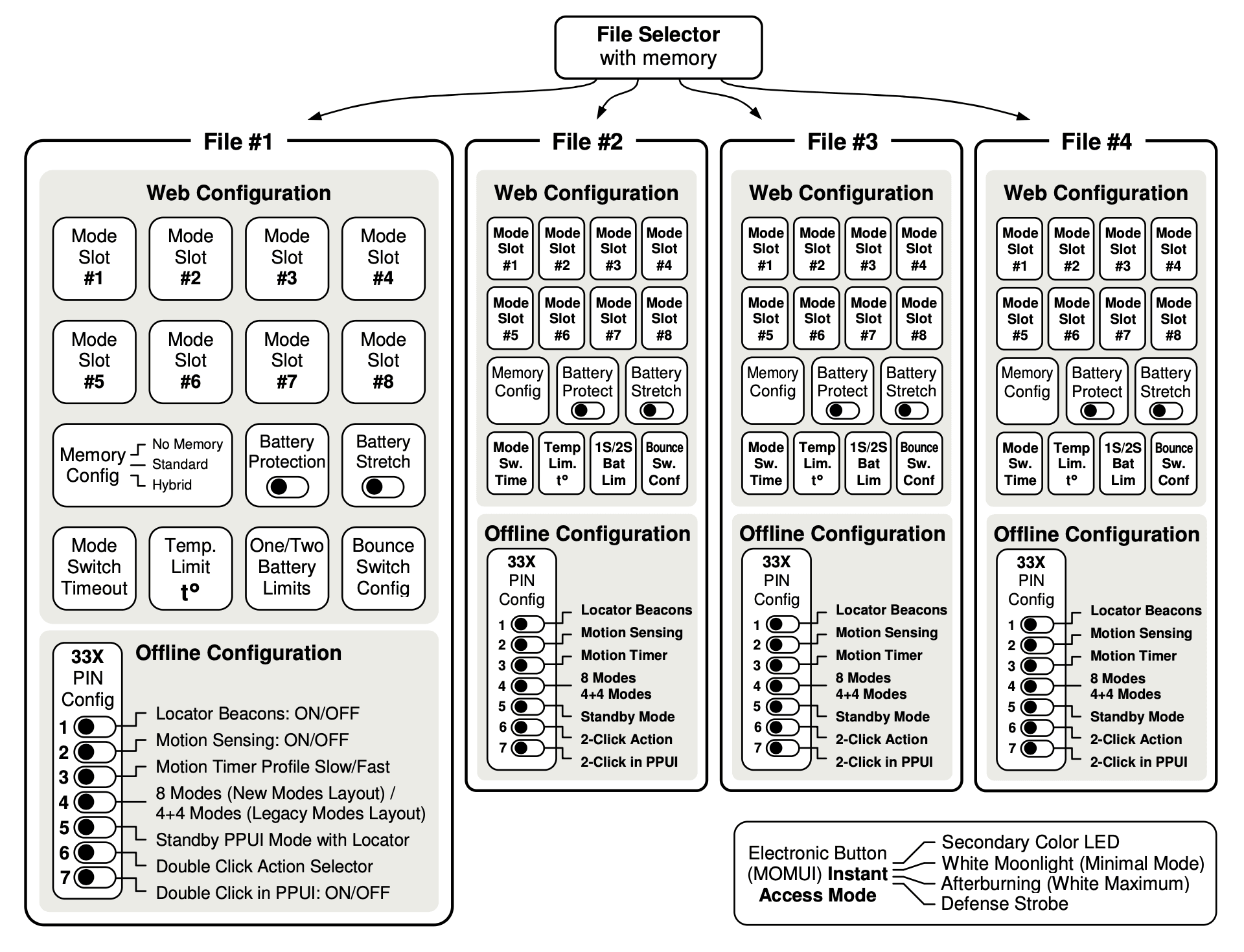

Tổ chức Bộ Nhớ Chương Trình
Tính Năng Firmware Mới (So với 371 V1)
| 371D (xem ghi chú 1 bên dưới) | 371 v2.0 và 372 v2.0 | |
| Chế độ bộ nhớ có thể lập trình | 4 chế độ – thiết lập một pin 4 chế độ – thiết lập hai pin | Lên đến 32 chế độ trong 4 tệp cấu hình, 8 chế độ trong mỗi tệp |
| Lập trình quang học không dây | Lập trình không dây cơ bản với công cụ NXS tại lux-rc.com. | Lập trình không dây mở rộng với công cụ NXS tại lux-rc.com. Tính năng mới bổ sung: giới hạn nhiệt độ, thời gian chờ chuyển chế độ. |
| Giao diện người dùng | 1) Giao diện xung điện (mcclicky, xoay, v.v) 2) Giao diện nút nhấn nhả điện tử (chức năng cơ bản) | 1) Giao diện xung điện nâng cao (bộ chọn tệp, nhấp đúp có thể cấu hình, chế độ chờ với đèn hiệu định vị) 2) Giao diện nút nhấn nhả điện tử nâng cao (4 chế độ truy cập tức thì, bộ chọn tệp, nhấp đúp có thể cấu hình) 3) Giao diện bảng cảm ứng (cấu hình phần cứng đặc biệt) |
| Hỗ trợ pin | Pin sạc và pin lithium nguyên bản, một hoặc hai viên. Bảo vệ pin có thể lập trình và kéo dài thời gian hoạt động pin. | Pin sạc và pin lithium nguyên bản, một hoặc hai viên. Bảo vệ pin có thể lập trình và kéo dài thời gian hoạt động pin. 372 chỉ hỗ trợ thiết lập một pin. |
| Tùy chọn bộ nhớ | Không có bộ nhớ, bộ nhớ tiêu chuẩn và bộ nhớ hybrid. | Mỗi tệp trong 4 tệp có thể được cấu hình để hoạt động trên chế độ bộ nhớ riêng: tắt bộ nhớ, bộ nhớ tiêu chuẩn hoặc bộ nhớ hybrid. |
| Cảm biến ánh sáng phản xạ (còn gọi là công tắc nảy) | Có sẵn sau khi hiệu chỉnh (bằng cách thiết lập mức độ nhạy) | Có sẵn sau khi hiệu chỉnh (bằng cách thiết lập mức độ nhạy) |
| Cảm biến chuyển động | Hỗ trợ cơ bản được thêm vào v1.3 (2019) | Hỗ trợ nâng cao với bộ hẹn giờ có thể cấu hình |
| Đồng hồ đo điện áp | Hiển thị điện áp pin | Hiển thị điện áp pin |
| Kiểm tra chất lượng pin | Không được thực hiện | Hiển thị chất lượng pin theo định dạng năm sao sau khi tự động kiểm tra tải |
| Chế độ chờ với đèn hiệu định vị | Chỉ được thực hiện trong giao diện nút nhấn nhả (điện tử) | Chế độ chờ với bộ nhớ có thể cấu hình được giới thiệu trong giao diện xung điện (mcclicky, xoay, v.v). Đèn hiệu định vị có thể được bật hoặc tắt bằng mã PIN. |
| Hỗ trợ nhấp đúp | Không được thực hiện | Được thực hiện trong tất cả giao diện người dùng, bao gồm giao diện xung điện. Có thể được cấu hình để nhảy đến chế độ cuối cùng (số chế độ cao nhất) hoặc để điều hướng các chế độ theo thứ tự ngược lại. |
| Lập trình ngoại tuyến | Các tùy chọn này được thiết lập bằng mã PIN (không yêu cầu web để lập trình): đèn hiệu định vị bật/tắt trong chế độ chờ, cảm biến chuyển động bật/tắt. | Các tùy chọn này được thiết lập bằng mã PIN (không yêu cầu web để lập trình): đèn hiệu định vị trong chế độ chờ (bất kỳ giao diện nào), cảm biến chuyển động bật/tắt và lựa chọn bộ hẹn giờ cảm biến chuyển động, bố cục 8 chế độ hoặc bố cục cũ 4+4 chế độ, chế độ chờ bật/tắt và cấu hình nhấp đúp. |
| Đèn hiệu chế độ chờ | • Đèn hiệu đỏ kép trong chế độ chờ (chỉ hỗ trợ với nút nhấn nhả điện tử) | • Đèn hiệu đỏ đơn trong chế độ chờ ở cả hai thiết lập nút mcclicky/xoay và nút điện tử. Đèn hiệu có thể được tắt bằng mã PIN. • Đèn hiệu đỏ kép trong chế độ ngủ đông theo dõi chuyển động (đèn pin sẵn sàng khởi động khi phát hiện bất kỳ chuyển động hoặc mang theo nào) |
Ghi chú 1. 371D là thế hệ trước của engine ba bánh răng được điều chỉnh đầy đủ 20mm LUX-RC cho đèn pin nâng cao. 371D và 371 v2.0 được xây dựng trên cùng một nền tảng phần cứng. Trong hầu hết các trường hợp, các bo mạch 371D cũ có thể được nâng cấp lên 371 v2.0 mà không mất chức năng bằng cách lập trình lại MCU engine. Quy trình này đòi hỏi quyền truy cập vật lý đầy đủ vào bo mạch với dụng cụ đặc biệt và không thể thực hiện với giao diện quang học không dây NXS. Các mạch 371D cũ được phát hành trước năm 2019 không có cảm biến chuyển động được cài đặt. Việc nâng cấp các động cơ như vậy cũng có thể thực hiện được nhưng cảm biến chuyển động sẽ không khả dụng và mã PIN cảm biến chuyển động phải được đặt TẮT.
Cấu Hình Mặc Định Từ Nhà Sản Xuất
Cấu hình nhà máy bao gồm tất cả bốn tệp được tải sẵn và tối ưu hóa cho sản phẩm cụ thể. Ngoài ra, nhà cung cấp bên thứ ba có thể cung cấp cấu hình nhà máy riêng của họ. Chủ sở hữu đèn pin được phép lập trình lại driver mà không có bất kỳ hạn chế nào. Bất kỳ tệp nào trong bốn tệp có thể được lập trình lại bằng công cụ lập trình quang học không dây tại www.lux-rc.com và với các mã PIN ảnh hưởng đến các công tắc ngoại tuyến. Sản phẩm LUX-RC được giao hàng với các tệp nguyên bản từ nhà máy sau:

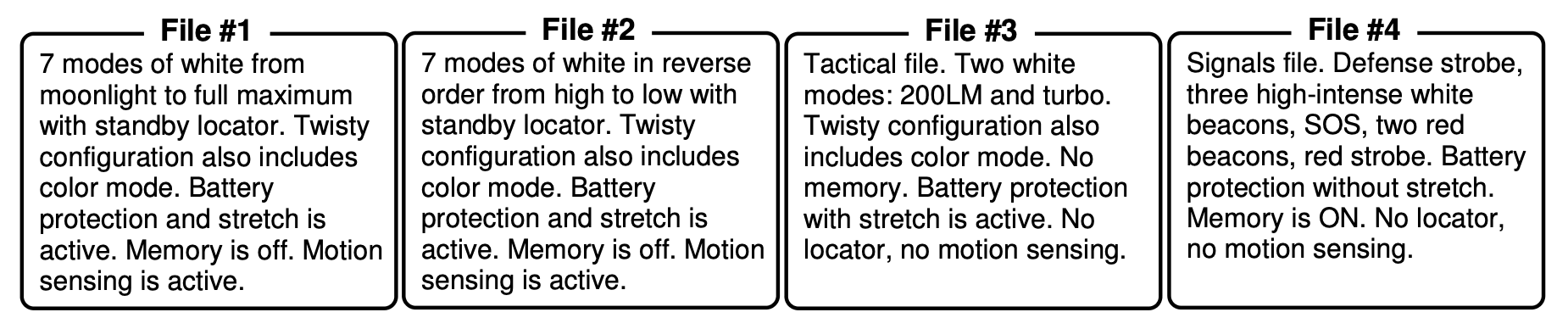

Tệp #1
7 chế độ ánh sáng trắng từ ánh sáng trăng đến mức tối đa với đèn hiệu định vị ở chế độ chờ. Cấu hình xoay cũng bao gồm chế độ màu. Bảo vệ pin và kéo dài thời gian hoạt động được kích hoạt. Bộ nhớ bị tắt. Cảm biến chuyển động được kích hoạt.
Tệp #2
7 chế độ ánh sáng trắng theo thứ tự ngược lại từ cao xuống thấp với đèn hiệu định vị ở chế độ chờ. Cấu hình xoay cũng bao gồm chế độ màu. Bảo vệ pin và kéo dài thời gian hoạt động được kích hoạt. Bộ nhớ bị tắt. Cảm biến chuyển động được kích hoạt.
Tệp #3
Tệp chiến thuật. Hai chế độ ánh sáng trắng: 200LM và turbo. Cấu hình xoay cũng bao gồm chế độ màu. Không có bộ nhớ. Bảo vệ pin với kéo dài thời gian hoạt động được kích hoạt. Không có đèn hiệu định vị, không có cảm biến chuyển động.
Tệp #4
Tệp tín hiệu. Đèn nhấp nháy phòng thủ, ba đèn hiệu trắng cường độ cao, SOS, hai đèn hiệu đỏ, đèn nhấp nháy đỏ. Bảo vệ pin không kéo dài thời gian hoạt động. Bộ nhớ được BẬT. Không có đèn hiệu định vị, không có cảm biến chuyển động.
Mục Đích và Thời Gian của Mã PIN
Mã PIN được giới thiệu để truy cập lập trình, thay đổi tệp bộ nhớ, chạy ứng dụng và cấu hình động cơ mà không cần truy cập lập trình quang học không dây. Mã PIN được nhập bằng cách BẬT và TẮT đèn pin với công tắc chính ở đuôi đèn. Mã PIN không thể được nhập với nút nhấn nhả điện tử. Hầu hết các mã PIN bao gồm ba “chữ số”. Để tránh can thiệp vào hoạt động bình thường của đèn pin, mã PIN sử dụng thời gian đặc biệt:

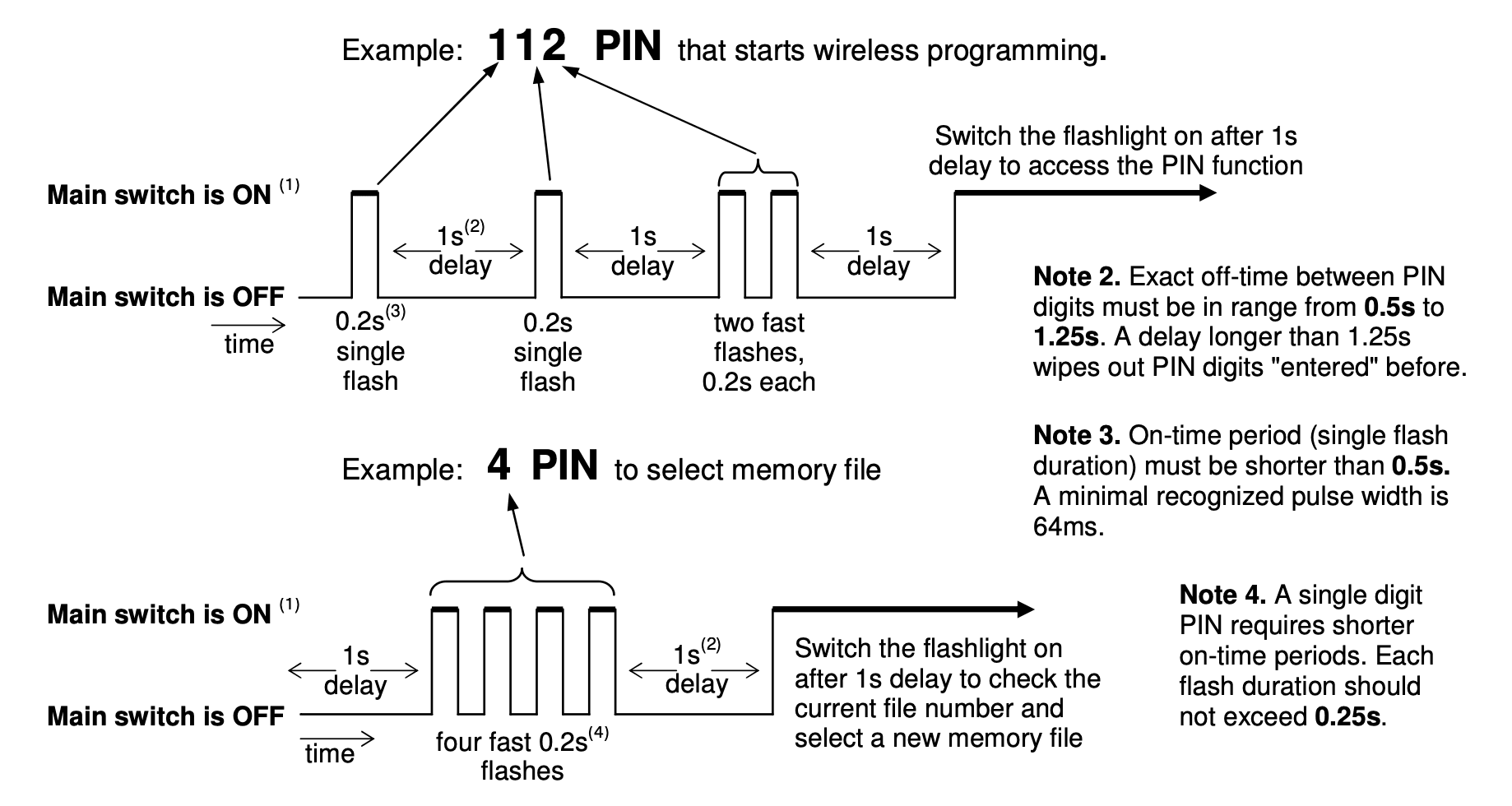

Ví dụ: Mã PIN 112 để bắt đầu lập trình không dây.
Công tắc chính BẬT (1) → Công tắc chính TẮT
- Đèn nháy đơn 0.2s(3) → Khoảng trễ 1s(2) → Đèn nháy đơn 0.2s → Khoảng trễ 1s → Hai đèn nháy nhanh, mỗi đèn 0.2s → Khoảng trễ 1s
- Bật đèn pin sau khoảng trễ 1s để truy cập chức năng PIN
Ví dụ: Mã PIN 4 để chọn tệp bộ nhớ
Công tắc chính BẬT (1) → Công tắc chính TẮT
- Khoảng trễ 1s → Bốn đèn nháy nhanh 0.2s(4) → Khoảng trễ 1s(2)
- Bật đèn pin sau khoảng trễ 1s để kiểm tra số tệp hiện tại và chọn tệp bộ nhớ mới
Ghi chú:
- Việc bật đèn thông thường sẽ kích hoạt một chế độ. Tùy thuộc vào lập trình đèn pin, nó có thể là chế độ ánh sáng trắng hoặc màu. Trong một số trường hợp, bạn không thể thấy bất kỳ ánh sáng nào trong thời gian BẬT ngắn. Điều này có thể xảy ra với các chế độ tín hiệu như đèn hiệu, SOS, v.v. Ngoài ra, nếu chế độ đèn hiệu định vị ở chế độ chờ được kích hoạt, đèn nháy đầu tiên không nhìn thấy được nhưng vẫn được tính. Khi bạn nhập mã PIN, hãy hướng đèn pin ra xa mắt của bạn để tránh chói mắt. Chỉ cần đếm số lần nhấp và tạo khoảng trễ giữa các chữ số. Đừng dựa vào phản hồi đèn nháy.
- Thời gian tắt chính xác giữa các chữ số PIN phải trong khoảng từ 0.5s đến 1.25s. Khoảng trễ dài hơn 1.25s sẽ xóa các chữ số PIN đã “nhập” trước đó.
- Thời gian bật (thời gian đèn nháy đơn) phải ngắn hơn 0.5s. Độ rộng xung tối thiểu được nhận dạng là 64ms.
- Mã PIN một chữ số yêu cầu thời gian bật ngắn hơn. Thời gian của mỗi đèn nháy không nên vượt quá 0.25s.
Tổng Quan Tất Cả Các Mã PIN
| PIN | Chức năng |
| 4(1) | Hiển thị số tệp bộ nhớ hiện tại và chọn tệp mới. |
| 111 | Ứng dụng đo điện áp. Trả về điện áp pin theo định dạng số nguyên cộng với phần thập phân. |
| 112/222 | Bắt đầu lập trình quang học không dây. Động cơ đọc dữ liệu chương trình từ màn hình điện thoại thông minh của bạn sau khi cấu hình được thực hiện với ứng dụng trực tuyến tại www.lux-rc.com. |
| 113 | Ứng dụng kiểm tra pin. Thực hiện kiểm tra tải tự động và trả về đánh giá pin theo định dạng từ một sao (tệ nhất) đến năm sao (pin xuất sắc). |
| 311 | Hiển thị tất cả các bit của thanh ghi cấu hình ngoại tuyến. Tất cả bảy công tắc được hiển thị lần lượt theo định dạng: đèn nháy đỏ khi công tắc tắt và đèn trắng khi công tắc bật. |
| 331 | Đèn hiệu định vị ở chế độ chờ: BẬT – đèn nháy trắng đơn. TẮT – đèn nháy đỏ đơn. |
| 332 | Cảm biến chuyển động: BẬT – đèn nháy trắng kép. TẮT – đèn nháy đỏ kép. |
| 333 | Hồ sơ thời gian cảm biến chuyển động: thời gian chậm – ba đèn nháy trắng, thời gian nhanh – ba đèn nháy đỏ. |
| 334 | Cấu hình số chế độ: bố cục mới với 8 chế độ trong một hàng – bốn đèn nháy đỏ, chế độ cũ 4+4 trong hai hàng – bốn đèn nháy trắng. |
| 335 | Chế độ chờ với đèn hiệu định vị cho đèn pin xoay/mcclicky: BẬT – năm đèn nháy trắng. TẮT – năm đèn nháy đỏ. |
| 336 | Cấu hình hành động nhấp đúp. Sáu đèn nháy trắng: nhấp đúp thực hiện nhảy đến chế độ xa nhất trong danh sách tất cả các chế độ với tùy chọn quay lại sau khi nhấp đúp tiếp theo. Sáu đèn nháy đỏ: nhấp đúp thay đổi chế độ theo hướng ngược lại (chức năng tua lại chế độ). |
| 337 | Hỗ trợ nhấp đúp trong đèn pin xoay/mcclicky: BẬT – bảy đèn nháy trắng. TẮT – bảy đèn nháy đỏ. Lưu ý rằng trong cấu hình nút nhấn nhả, nhấp đúp luôn được kích hoạt. |
Ghi chú 1. Một số nhà cung cấp bên thứ ba có thể sử dụng mã PIN “114” thay vì “4” để truy cập bộ chọn tệp.
Quy Trình Chọn Tệp Bộ Nhớ
Đèn pin xoay và McClicky phải sử dụng mã PIN “4” để truy cập ứng dụng bộ chọn tệp. Nó bắt đầu với số tệp hiện tại và sau đó lặp qua tất cả các tệp tiếp theo. Tắt đèn pin để chọn số tệp được hiển thị cuối cùng. Tất cả các thay đổi cấu hình sẽ áp dụng cho tệp đang hoạt động. Đèn pin của nhà cung cấp bên thứ ba có thể sử dụng mã PIN “114” thay vì mã PIN “4” để thay đổi các tệp.
Đèn pin có nút nhấn nhả (điện tử) hỗ trợ thêm phím tắt: từ chế độ chờ (đèn pin đã tắt) thực hiện ba lần nhấp nhanh sau đó nhấn và giữ nút: đèn pin bắt đầu với số tệp hiện tại, sau đó lặp qua tất cả các tệp tiếp theo. Nhả nút nhấn nhả sau khi hiển thị số tệp bạn muốn chọn và lưu.
Ứng Dụng Đo Điện Áp
Đèn pin xoay và McClicky phải sử dụng mã PIN “111” để chạy đồng hồ đo điện áp. Nó hỗ trợ cả cài đặt pin đơn và pin kép. Trong trường hợp hai pin, đồng hồ đo điện áp hiển thị điện áp trung bình (điện áp đầu vào của động cơ được chia cho 2). Điện áp được hiển thị dưới dạng chuỗi đèn nháy. Phần nguyên được hiển thị bằng màu trắng. Phần thập phân được hiển thị bằng màu đỏ. Ví dụ “3.6 volt” được hiển thị dưới dạng ba đèn trắng và sáu đèn đỏ. Điện áp pin phản ánh mức sạc. Pin đã sạc đầy là 4.2 volt. Pin cạn kiệt khi điện áp giảm xuống dưới 3.0 volt.
Đèn pin có nút nhấn nhả (điện tử) hỗ trợ thêm phím tắt: sử dụng bốn lần nhấp nhanh từ chế độ chờ để khóa nút. Khi nút bị khóa, việc nhấp không có tác dụng. Trong chế độ này, nhấn và giữ nút trong hai giây. Sau khi điện áp được hiển thị, để tiếp tục hoạt động bình thường, sử dụng bốn lần nhấp nhanh để mở khóa nút.
Lập Trình Quang Học Không Dây
Đèn pin xoay và McClicky phải sử dụng mã PIN “112” hoặc “222” để lập trình các chế độ với ứng dụng trực tuyến tại www.lux-rc.com. Trong chế độ lập trình, động cơ cố gắng đọc dữ liệu từ điện thoại thông minh hoặc màn hình máy tính. Ánh sáng đỏ mờ cho biết động cơ đang ở chế độ quét. Sau khi đọc thành công, đèn sẽ tắt. Để biết thêm chi tiết về các tùy chọn lập trình, vui lòng tham khảo công cụ lập trình NXS tại www.lux-rc.com.
Để truy cập lập trình với nút nhấn nhả, ngắt kết nối pin (tháo nắp đuôi trong vài giây). Nhấn và giữ nút nhấn nhả. Trong khi nút được nhấn, kết nối pin bằng cách vặn nắp đuôi. Ánh sáng đỏ mờ sẽ cho biết chế độ quét đang hoạt động và động cơ đã sẵn sàng để lập trình.
Ứng Dụng Kiểm Tra Pin
Để tận dụng tối đa tiềm năng của động cơ 371 và 372, hãy đảm bảo pin của bạn tuân thủ các tiêu chuẩn chất lượng cao nhất. Chỉ sử dụng pin đã sạc đầy để kiểm tra. Bạn chỉ có thể kiểm tra một pin. Sử dụng mã PIN “113” để bắt đầu kiểm tra pin. Đèn nháy đỏ nhanh có nghĩa là kiểm tra thất bại, trong trường hợp này hãy sạc lại pin và thử lại. Bài kiểm tra bắt đầu với việc tăng dần độ sáng. Động cơ đo lường sự sụt giảm điện áp qua tất cả các chế độ và tính toán điện trở nội của pin. Pin tốt có đặc điểm là sự sụt giảm điện áp tối thiểu dưới tải nặng.
Đánh giá pin được hiển thị theo định dạng năm sao. Lưu ý rằng dây điện đèn pin cụ thể và điện trở công tắc cũng ảnh hưởng đến đánh giá. Điện trở dây cao hơn và công tắc yếu hơn dẫn đến mất nhiệt cao hơn trong chế độ turbo và được phản ánh bằng đánh giá thấp hơn.
Công Tắc Cấu Hình Ngoại Tuyến
Bảy công tắc được liên kết với mỗi tệp bộ nhớ và được sử dụng để cấu hình các tính năng đặc biệt không yêu cầu truy cập internet. Thay đổi tệp bộ nhớ cũng thay đổi cấu hình ngoại tuyến. Để chuyển đổi công tắc ngoại tuyến, sử dụng mã PIN theo định dạng “33n”, trong đó “n” là số tính năng. Ví dụ: số tính năng cảm biến chuyển động là “2”. Vì vậy, mã PIN “332” chuyển đổi cảm biến chuyển động BẬT và TẮT. Sau khi nhập mã PIN “33n”, động cơ xác nhận thay đổi bằng một loạt đèn nháy. Số lần nháy là “n” và bằng với số tính năng. Mã PIN “311” hiển thị trạng thái tất cả các công tắc. Nó được hiển thị dưới dạng một chuỗi gồm bảy đèn nháy. Cả hai mã PIN “33n” và “311” đều sử dụng đèn nháy đỏ khi tính năng TẮT và đèn trắng khi BẬT.
| Công Tắc | Vị Trí | Chức Năng |
| 1 | BẬT | Đèn hiệu định vị ở chế độ chờ BẬT |
| 1 | TẮT | Đèn hiệu định vị ở chế độ chờ TẮT |
| 2 | BẬT | Cảm biến chuyển động BẬT |
| 2 | TẮT | Cảm biến chuyển động TẮT |
| 3 | BẬT | Thời gian cảm biến chuyển động “chậm” |
| 3 | TẮT | Thời gian cảm biến chuyển động “nhanh” |
| 4 | BẬT | Bố cục chế độ: 4+4 chế độ trong hai hàng |
| 4 | TẮT | Bố cục chế độ: tất cả 8 chế độ trong một hàng |
| 5 | BẬT | Chế độ chờ cho đèn pin xoay/mcclicky BẬT |
| 5 | TẮT | Chế độ chờ cho đèn pin xoay/mcclicky TẮT |
| 6 | BẬT | Nhấp đúp nhảy đến chế độ xa nhất. Nhấp đúp tiếp theo quay lại |
| 6 | TẮT | Nhấp đúp thực hiện thay đổi chế độ ngược lại |
| 7 | BẬT | Nhấp đúp cho đèn pin xoay/mcclicky BẬT |
| 7 | TẮT | Nhấp đúp cho đèn pin xoay/mcclicky TẮT |

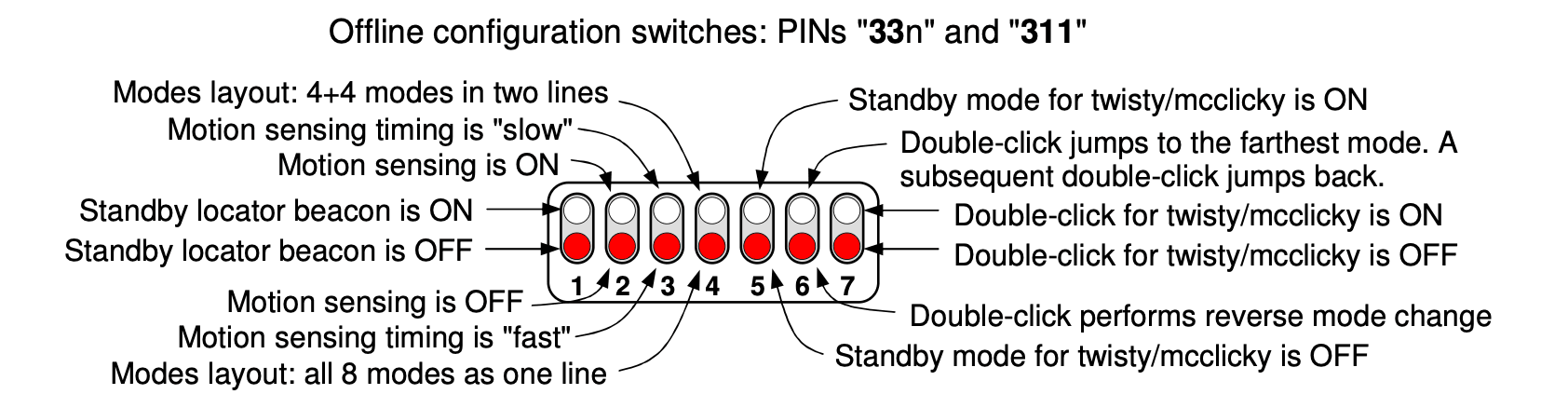

Trong hình ảnh, các vòng tròn đỏ biểu thị công tắc ở trạng thái TẮT, và các vòng tròn trắng biểu thị công tắc ở trạng thái BẬT.
Cách Sử Dụng
- Sử dụng mã PIN “33n” để chuyển đổi trạng thái của công tắc cụ thể, trong đó “n” là số công tắc (1-7)
- Sử dụng mã PIN “311” để hiển thị trạng thái hiện tại của tất cả bảy công tắc
Ví dụ:
- Để bật/tắt cảm biến chuyển động, sử dụng mã PIN “332”
- Để thay đổi bố cục chế độ, sử dụng mã PIN “334”
Ngoài ra bạn có thể đọc hướng dẫn bằng phiên bản tiếng anh mặc định của nhà sản xuất tại file PDF này.
