Vài thông tin về Led CREE-XPL-HI

Hôm nay, mình muốn chia sẻ với mọi người về một sản phẩm cực kỳ nổi tiếng trong cộng đồng chiếu sáng, đặc biệt là anh em chơi đèn pin hoặc làm đèn chuyên dụng: con LED CREE-XPL-HI. Đây là một trong những dòng LED mà mình đánh giá rất cao bởi hiệu suất chiếu sáng, độ bền, và công nghệ chế tạo tiên tiến. Hãy cùng mình tìm hiểu chi tiết từ cấu tạo, công nghệ sản xuất đến những yếu tố kỹ thuật đã làm nên sự đặc biệt của nó nhé!

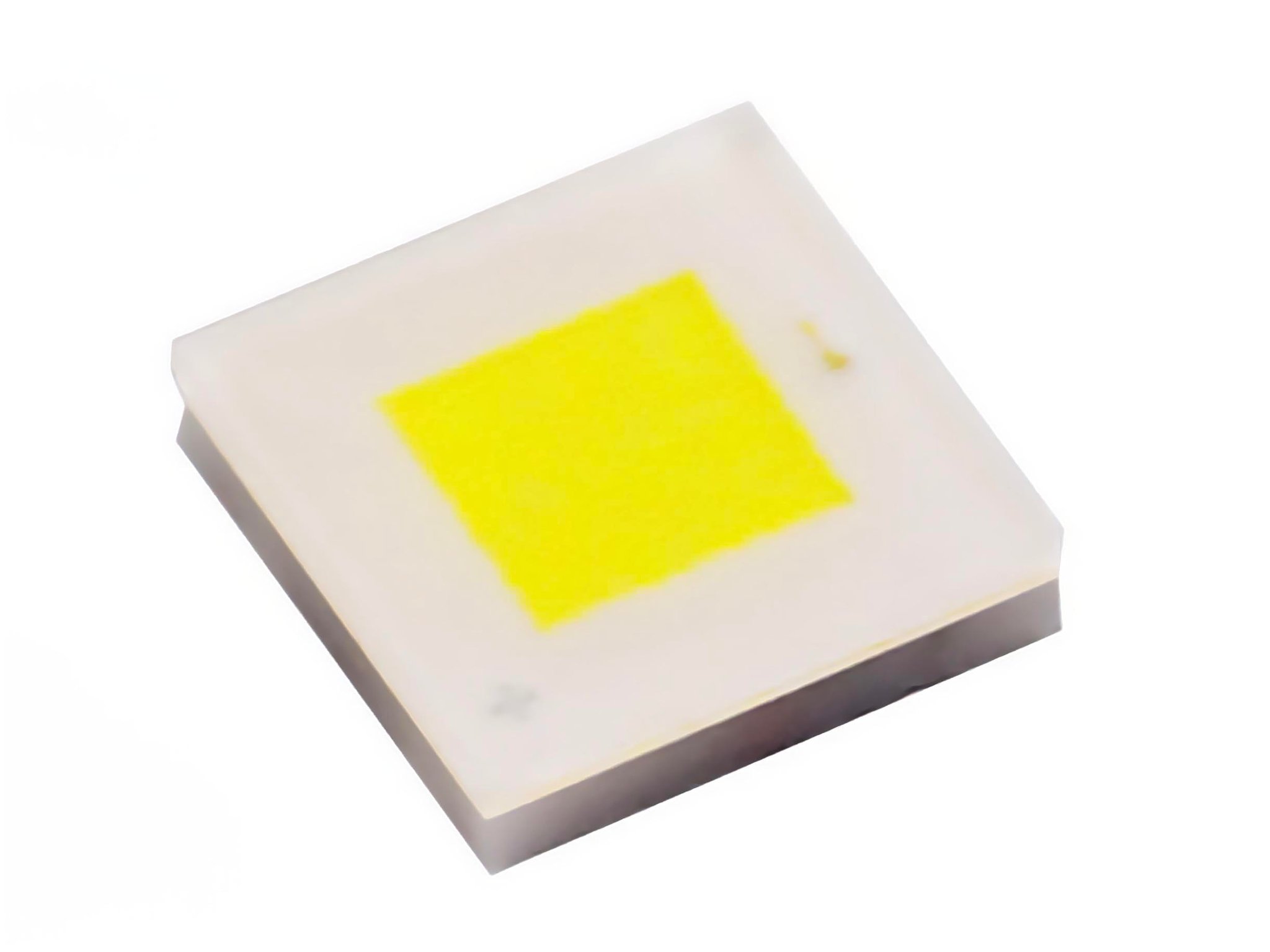

CREE-XPL-HI là dòng LED hiệu suất cao (high-intensity) thuộc họ XLamp XP-L của hãng Cree Inc. (nay là Wolfspeed), một công ty công nghệ bán dẫn nổi tiếng tại Hoa Kỳ. Điểm đặc biệt của dòng LED này là thiết kế domeless (không có lớp dome silicon trên chip LED), giúp ánh sáng phát ra được tập trung hơn, giảm tán xạ, từ đó tăng khả năng chiếu xa (throw).

LED này thường được sử dụng trong các ứng dụng yêu cầu ánh sáng tập trung như đèn pin chiếu xa, đèn pha xe hơi, đèn chiếu điểm (spotlight) và các thiết bị chiếu sáng chuyên nghiệp khác. Được ra mắt cuối năm 2014, sau XPL-HD và được xem như con LED “quốc dân” của nhiều mẫu đèn pin.

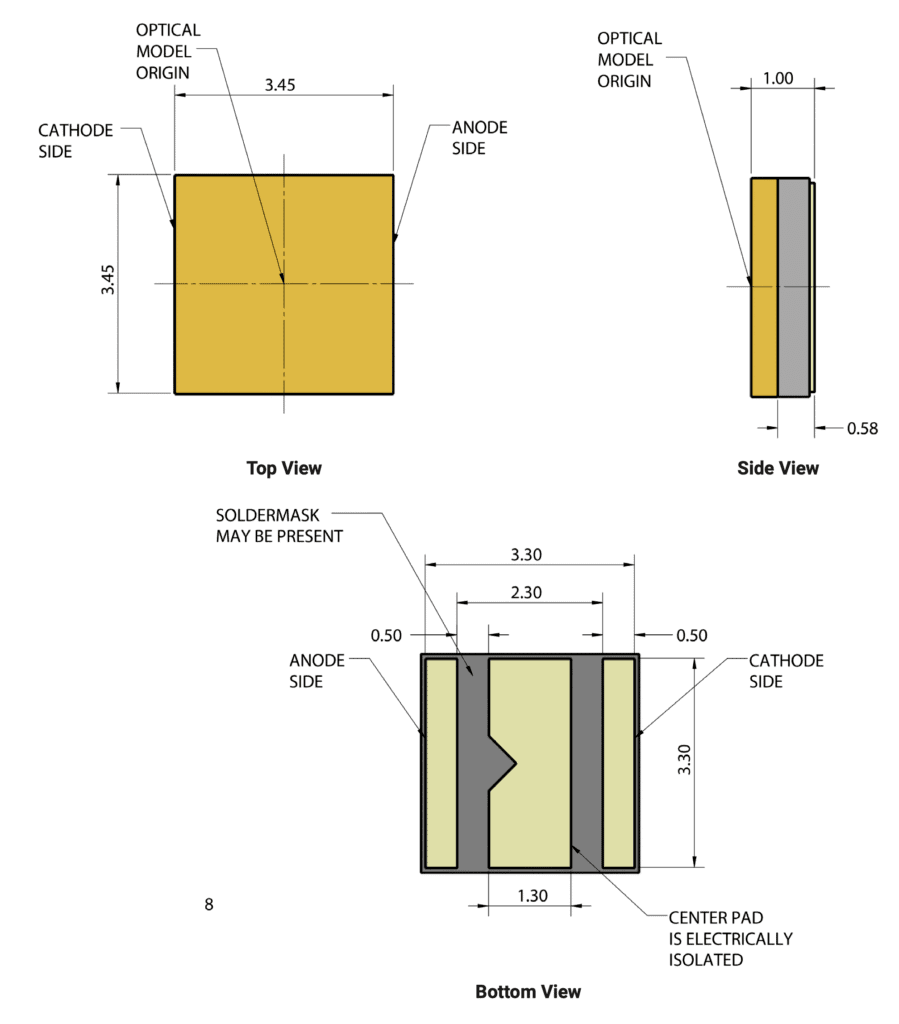

Cấu tạo chi tiết của CREE-XPL-HI

Để hiểu rõ sự khác biệt của LED CREE-XPL-HI, Hùng sẽ phân tích từng thành phần cấu tạo của nó, một số từ ngữ kỹ thuật mình sẽ dịch ra và vẫn để nguyên bản tiếng Anh trong ngoặc để anh em tiện theo dõi.

1. Đế (Substrate/Base)

Chủ yếu là ceramic (gốm) hoặc nhôm oxide. Đây là phần tản nhiệt chính của LED, giúp dẫn nhiệt từ chip LED ra ngoài nhanh chóng, đảm bảo LED hoạt động ổn định ở công suất cao mà không bị quá nhiệt.

2. Chip LED (LED Die)

Được chế tạo từ Gallium Nitride (GaN), một loại vật liệu bán dẫn tiên tiến, phát triển trên nền wafer sapphire hoặc silicon carbide (SiC). Đây là “trái tim” của LED, nơi xảy ra quá trình phát sáng khi có dòng điện chạy qua.

3. Lớp Phosphor

Lớp phủ phosphor được phủ đều trên bề mặt chip LED. Phosphor được dùng để chuyển đổi ánh sáng xanh (blue light) phát ra từ chip LED thành ánh sáng trắng (white light) thông qua hiệu ứng quang phát quang.

4. Dây nối (Bond Wire)

Thường làm từ vàng hoặc hợp kim nhôm, nhiệm vụ để kết nối điện giữa chip LED và các pad điện cực trên đế.

5. Không có dome (Domeless)

Đây là điểm khác biệt lớn nhất của dòng XPL-HI so với các dòng LED khác, cho ánh sáng phát ra tập trung hơn, góc chiếu hẹp hơn, rất phù hợp cho các ứng dụng chiếu xa. Giảm hiện tượng tán xạ ánh sáng, tăng hiệu quả sử dụng quang thông.

6. Pad tiếp xúc (Contact Pads)

Nằm ở mặt dưới của LED. Đây là nơi kết nối LED với mạch in (PCB), cung cấp nguồn điện và giúp tản nhiệt.

Công nghệ chế tạo LED CREE-XPL-HI

Để tạo ra một con LED nhỏ bé nhưng mạnh mẽ như XPL-HI, hãng Cree đã áp dụng những công nghệ tiên tiến nhất trong ngành bán dẫn và chiếu sáng. Mình sẽ giải thích chi tiết từng bước:

1. Công nghệ bán dẫn (Semiconductor Technology)

XPL-HI được chế tạo dựa trên công nghệ MOCVD (Metal-Organic Chemical Vapor Deposition). Đây là công nghệ lắng đọng hơi hóa học, dùng để tạo lớp bán dẫn Gallium Nitride (GaN) trên đế wafer sapphire hoặc silicon carbide (SiC).

• Wafer: Là tấm nền mỏng, thường làm từ sapphire hoặc SiC, có vai trò nâng đỡ lớp bán dẫn.
• MOCVD: Máy MOCVD sẽ lắng đọng các lớp vật liệu bán dẫn lên wafer ở nhiệt độ cao (~1000°C) trong môi trường chân không.

2. Gia công vi mạch (Photolithography)

Sau khi tạo lớp bán dẫn, wafer sẽ được gia công vi mạch bằng công nghệ quang khắc (photolithography) để tạo các mạch điện cực và cấu trúc cần thiết trên chip LED.

3. Phủ phosphor (Phosphor Coating)

Lớp phosphor được phủ lên bề mặt chip LED bằng máy phủ tự động. Đây là bước quyết định màu sắc và chất lượng ánh sáng của LED.

4. Đóng gói LED (LED Packaging)

XPL-HI sử dụng công nghệ đóng gói SMD (Surface Mount Device) chuẩn 3535. Chip LED được gắn lên đế ceramic, kết nối với các dây dẫn (bond wire), sau đó được phủ lớp bảo vệ mỏng bằng silicone để chống bụi, ẩm.

Thông số kỹ thuật nổi bật của CREE-XPL-HI

• Kích thước: 3.45 x 3.45 mm (chuẩn SMD 3535).
• Điện áp hoạt động: 2.9V – 3.2V.
• Dòng tối đa: ~3A (có thể hơn nếu tản nhiệt tốt).
• Quang thông: 1000-1200 lumen (ở 3A).
• Nhiệt độ màu: 3000K (vàng ấm) đến 6500K (trắng lạnh).
• Chỉ số hoàn màu (CRI): 70 – 90 (tùy phiên bản, riêng mình thấy bản 4000K cho chỉ số hoàn màu cao nhất, hôm trước mình đo được khoảng 83).
• Hiệu suất phát sáng: Cao hơn 100 lumen/W (thực sự tốt).

Tint – Màu Sắc Ánh Sáng Có Gì Đặc Biệt?

1. Tint Sạch, Ổn Định, Không “Cree Rainbow”

• XPL-HI nổi tiếng với tint rất sạch, trung tính, không bị hiện tượng “Cree rainbow” (viền xanh, vàng, tím) như các LED có dome.
• Thiết kế không dome giúp ánh sáng tập trung, không bị lệch màu giữa tâm và viền chùm sáng (tint shift).
• Chọn đúng nhiệt độ màu (CCT) sẽ ảnh hưởng tint:
  • 4000K (5D): Ánh sáng vàng ấm, dịu mắt, hợp sinh hoạt, nhưng có thể hơi “vàng xỉn” nếu so với Nichia, đây cũng là nhiệt độ màu đáng chơi nhất cho đèn pin custom.
  • 5000-5700K: Trắng tự nhiên, đa dụng, hợp outdoor.
  • 6000K+: Trắng lạnh, rất sáng, hợp chiếu xa, đôi lúc hơi xanh. Nếu cần ưu tiên hiệu suất, thì nhiệt màu này cho hiệu suất chiếu sáng tốt nhất.

2. CRI – Chỉ Số Hoàn Màu

• CRI (Color Rendering Index) của XPL-HI chỉ ở mức 70-75. Nghĩa là màu sắc vật thể dưới ánh sáng này sẽ hơi nhạt, không rực rỡ như LED CRI cao (Nichia, Samsung…).
• Nếu bạn cần ánh sáng “thật màu”, đọc sách, chụp hình sản phẩm… thì XPL-HI sẽ không phải là lựa chọn tối ưu. Nhưng sau một thời gian dài trải nghiệm nhiều loại LED, thì đôi khi chúng ta bị ám thị bởi việc cứ phải CRI cao mới được, thực tế lại là câu chuyện hoàn toàn khác, ở thời điểm hiện tại, CRI cao không phải là điều quá quan trọng với Hùng nữa, miễn sao nó đừng quá thấp (dưới 60) là được.

Về độ bền của XPL-HI

1. Độ bền Vật Lý & Hóa Học

• Đế ceramic giúp tản nhiệt cực tốt, chịu dòng lớn mà không giảm tuổi thọ.
• Công nghệ đóng gói hiện đại, lớp phủ silicone bảo vệ chip khỏi bụi, ẩm, oxy hóa.
• Tuổi thọ công bố lên tới 50.000 giờ (L70 – sau 50.000 giờ vẫn còn 70% độ sáng ban đầu) nếu tản nhiệt tốt.

2. Độ Ổn Định Ánh Sáng

• Ít bị suy giảm quang thông (không bị tối dần nhanh như LED rẻ tiền).
• Tint rất ổn định theo thời gian, không bị ngả vàng/xanh sau thời gian dài sử dụng.

So Sánh Nhanh Với Các Dòng LED Khác

• So với Nichia 219C hoặc 519A: XPL-HI sáng hơn, chiếu xa tốt hơn nhưng CRI thấp hơn, thực tế sử dụng XPL-HI sẽ mát hơn.
• So với Osram W2 hoặc XHP50.2: Hiệu suất XPL-HI thấp hơn một chút, nhưng tint ổn định hơn, ít bị shift màu.
• So với XPL-HD: XPL-HI tint sạch hơn, ít bị “Cree rainbow”, chiếu xa tốt hơn.

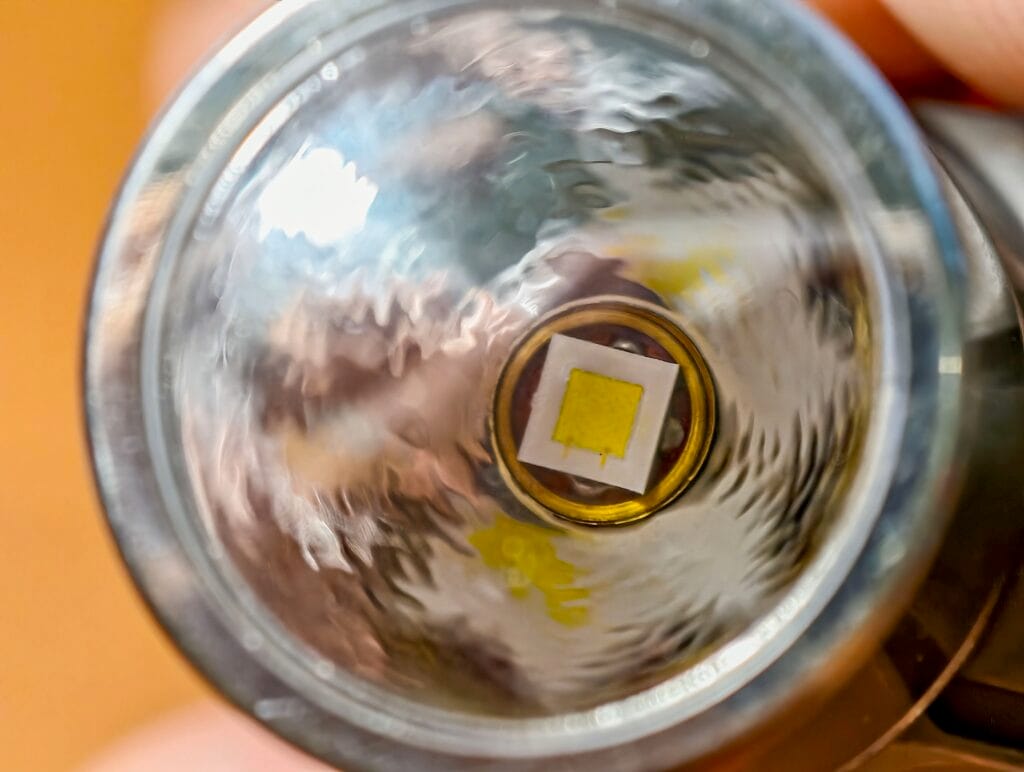

Dù đến nay đã xuất hiện nhiều LED mới như Osram W2, Luminus SFT40, nhưng XP-L HI vẫn giữ chỗ đứng nhờ tint đẹp, độ bền cao, dễ thay thế. Nhiều hãng từ Tàu đến Mỹ vẫn dùng XP-L HI cho các mẫu đèn pin flagship của họ, hoặc làm tuỳ chọn tint cho vài khách hàng khó tính.

Trong một vài lần test thực tế Hùng thấy XPL-HI cho cường độ sáng ở tâm (cd) cao vượt trội, dù tổng lumen không bằng các LED lớn hơn nhưng “throw” lại hơn hẳn trong cùng điều kiện, “hotspot” (điểm sáng trung tâm) rất rõ, gom sáng tốt hơn nhiều so với các LED cùng phân khúc. Và theo nhiều người nhận định ở các nhóm đèn pin mà Hùng có tham gia thì họ cho rằng XPL-HI cũng ít bị xuống sáng hơn, cái này thì Hùng chưa kiểm chứng được, nhưng khá nhiều người nhận thấy điều này.

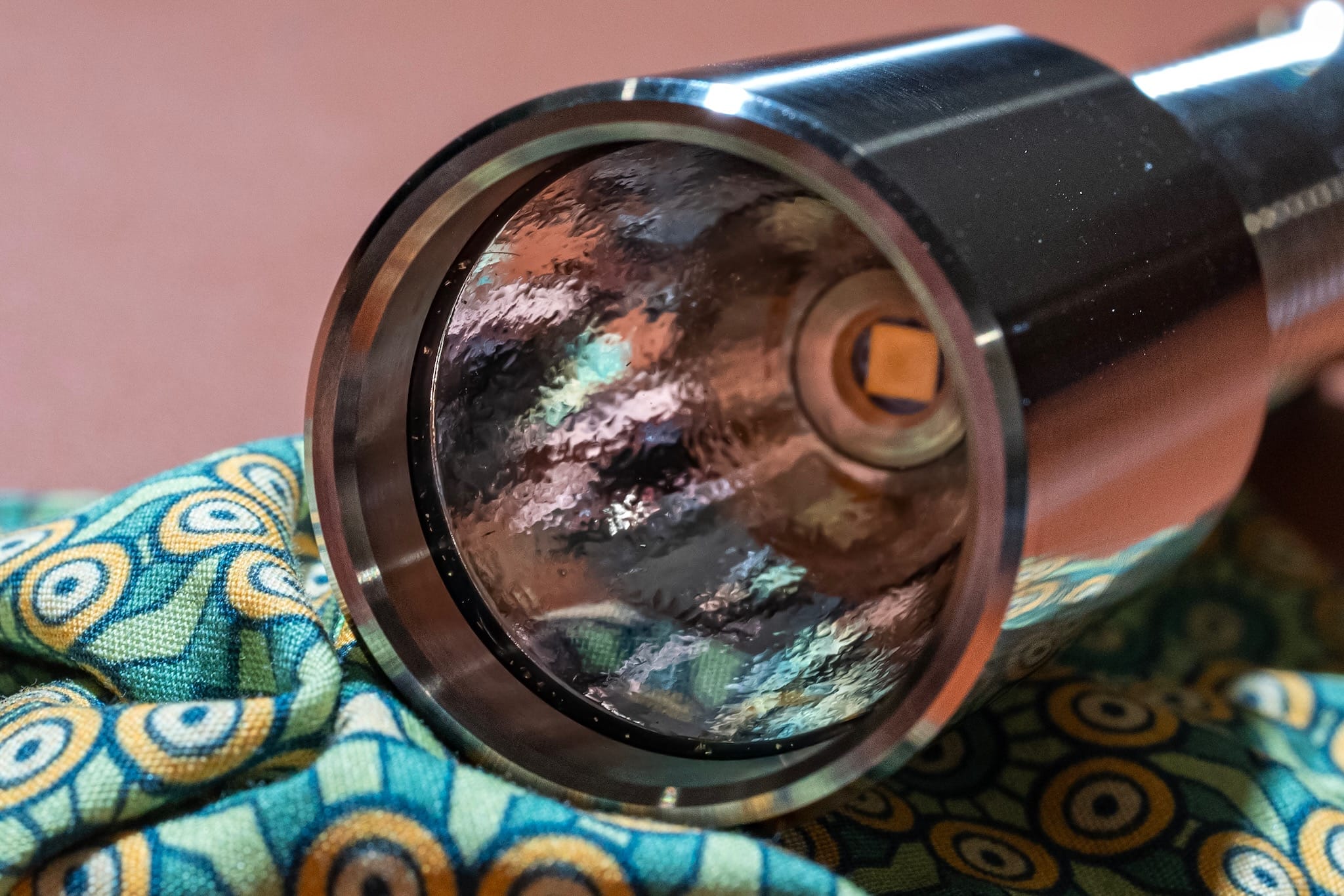

Mong anh em có thêm chút ít thông tin về dòng LED này, đây cũng là con LED được Hùng yêu thích và sử dụng nhiều nhất trong đèn pin custom, Hùng đã thay rất nhiều đèn pin custom của mình từ Nichia 519A sang XPL-HI 4000K để có được tint đẹp hơn, hiệu suất chiếu sáng tốt hơn, và xa hơn nữa. Để có thêm thông tin, hoặc tìm kiếm cho mình một bin LED XPL-HI phù hợp thì các bạn có thể tải về datasheet của dòng XLamp XP-L tại đây.
