Hướng dẫn sử dụng: Đèn pin sử dụng driver CWF Dragon, Chimera và Quantum Dragon

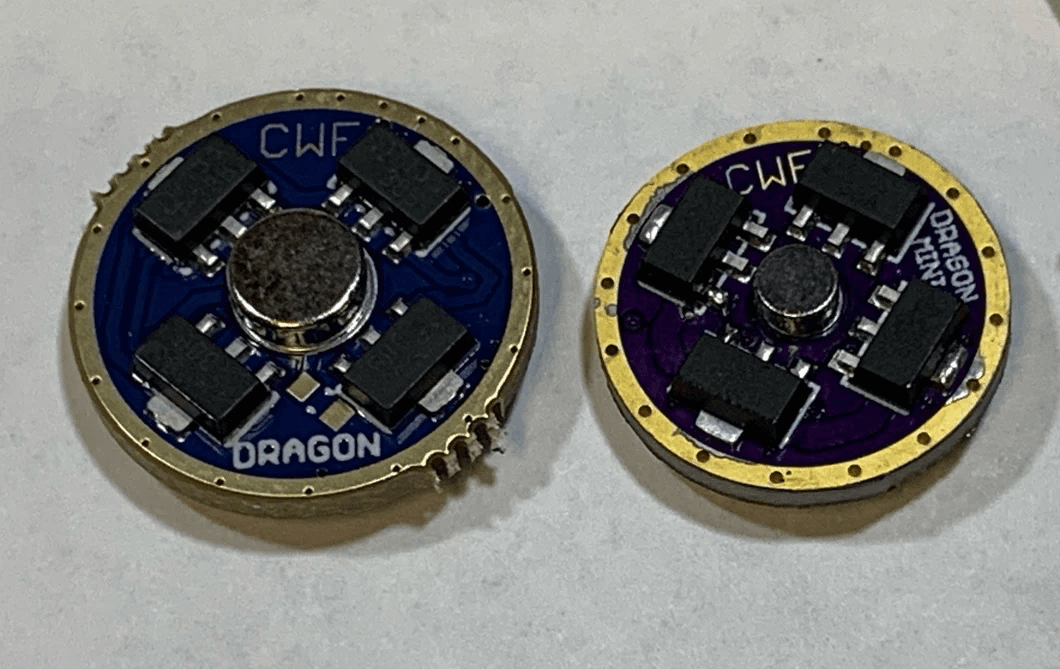

Dragon Driver (Barrel, Laulima, CWF Arcadian)

Đây là một bộ điều khiển FET với một kênh phụ, bạn có thể chạy đèn LED công suất đầy đủ và một đèn LED phụ. Bạn có thể mua bảng mạch LED ba hoàn chỉnh để đi kèm với những bộ này cho các bản xây dựng hoàn chỉnh. Bộ điều khiển này được đánh giá từ 3.0 đến 4.5 volt, vì vậy chỉ sử dụng với một pin 3.7 volt duy nhất.

Thông số kỹ thuật

• Bộ điều khiển 3.7 volt
• Đầu ra FET chính
• Đầu ra tuyến tính phụ
• Chỉ đầu vào li-ion đơn
• Được thiết kế để hoạt động với bảng mạch MTN mcpcb có chỗ cho ba đèn LED qx-e (có sẵn ở đây với các đèn LED đã được hàn trên mcpcb) nhưng sẽ hoạt động với hầu hết mọi cấu hình đôi mà bạn có thể tạo ra.
• Đường kính bảng mạch 17mm
• Độ dày bảng mạch 1.6mm

Nhóm chế độ sáng

1. đỏ thấp, đỏ cao, ml, 5, 15, 35, 50, 100
2. đỏ thấp, đỏ cao, 5, 15, 35, 100
3. đỏ thấp, ml, 5, 15, 35, 50, 100
4. đỏ thấp, 5, 15, 35, 100
5. đỏ thấp, đỏ cao, 15, 100
6. đỏ thấp, 15, 100
7. ML, 5, 15, 35, 50, 100
8. 5, 15, 35, 100

Tùy chọn đảo ngược (nhấn 1/2 giây) như sau:

Turbo —> Nhấp nháy —> Kiểm tra pin (1-8 với 8 là đầy) —> Nhấp nháy chỉ báo xe đạp

Tùy chọn cấu hình

Để vào chế độ cấu hình, nhanh chóng tắt đèn 15+ lần cho đến khi nó bắt đầu nhấp nháy. Khi nó bắt đầu nhấp nháy, bạn đang ở chế độ cấu hình.

Khi vào chế độ cấu hình, đèn sẽ nhấp nháy liên tục từ 1 đến 5 lần. Số lần nhấp nháy liên tục cho biết số tùy chọn cần thay đổi. Để chọn/thay đổi tùy chọn, tắt đèn và bật lại trong khi các đèn nhấp nháy ngay sau các lần nhấp nháy liên tục. Khi bạn chọn tùy chọn 1, nó sẽ bắt đầu nhấp nháy từ 1-8 lần, tắt và bật lại sau khi số của nhóm bạn muốn xuất hiện. Khi thiết lập điều khiển nhiệt độ, đèn sẽ chuyển từ lập trình sang turbo, tắt đèn khi nó đạt đến nhiệt độ bạn mong muốn.

1. Chọn nhóm chế độ.
2. Chuyển đổi bộ nhớ.
3. Chuyển đổi thứ tự chế độ.
4. Chế độ hiệu chỉnh nhiệt độ.
5. Chuyển đổi đảo ngược.

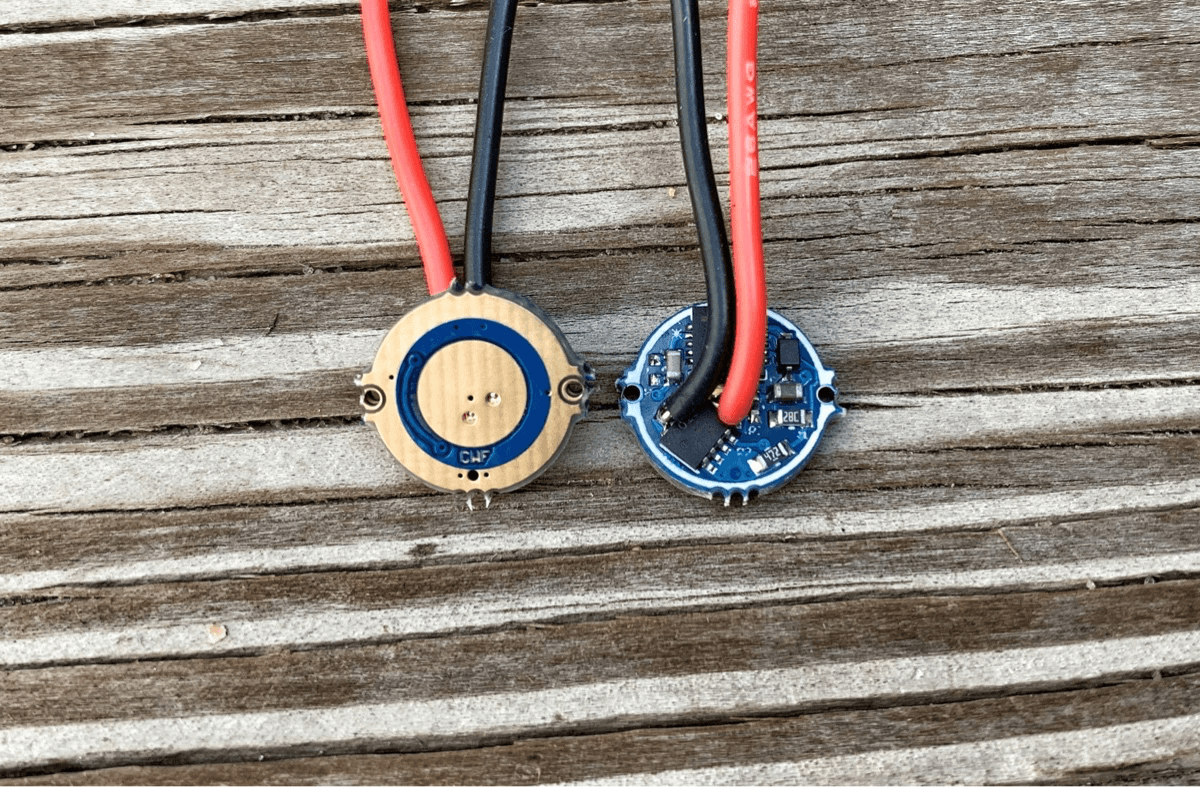

Chimera Driver (CWF mini, micro)

Đây là một bộ điều khiển FET với chức năng bảo vệ nhiệt. Bộ điều khiển này được đánh giá từ 3.0 đến 4.5 volt, vì vậy chỉ sử dụng với một pin 3.7 volt duy nhất. Bộ điều khiển này sẽ hoạt động với hầu hết các đèn pin AAA.

Thông số kỹ thuật

• Bộ điều khiển 3.7 volt
• Đầu ra FET
• Chỉ đầu vào li-ion đơn
• Được thiết kế để hoạt động với đèn LED 3 volt mà bạn chọn.
• Đường kính bảng mạch 12mm tại các đầu nối.
• Độ dày bảng mạch 1.6mm để cải thiện phản ứng nhiệt.

Nhóm chế độ:

1. Ánh trăng, 5%, 15%, 35%, 50%, 100%
2. Ánh trăng, 15%, 50%, 100%
3. 5%, 15%, 35%, 100%
4. 15%, 100%
5. 5%, 15%, 35%, 50%, 100%
6. 50%

Tùy chọn đảo ngược (nhấn 1/2 giây) như sau:

Turbo —> Nhấp nháy —> Kiểm tra pin (1-8 với 8 là đầy) —> Nhấp nháy chỉ báo xe đạp

Tùy chọn cấu hình:

Để vào chế độ cấu hình, nhanh chóng tắt đèn 15+ lần cho đến khi nó bắt đầu nhấp nháy. Khi nó bắt đầu nhấp nháy, bạn đang ở chế độ cấu hình. Khi vào chế độ cấu hình, đèn sẽ nhấp nháy liên tục từ 1 đến 5 lần. Số lần nhấp nháy liên tục cho biết số tùy chọn cần thay đổi. Để chọn/thay đổi tùy chọn, tắt đèn và bật lại trong khi các đèn nhấp nháy ngay sau các lần nhấp nháy liên tục. Khi bạn chọn tùy chọn 1, nó sẽ bắt đầu nhấp nháy từ 1-8 lần, tắt và bật lại sau khi số của nhóm bạn muốn xuất hiện. Khi thiết lập điều khiển nhiệt độ, đèn sẽ chuyển từ lập trình sang turbo, tắt đèn khi nó đạt đến nhiệt độ bạn mong muốn.

1. Chọn nhóm chế độ.
2. Chuyển đổi bộ nhớ.
3. Chuyển đổi thứ tự chế độ.
4. Chế độ hiệu chỉnh nhiệt độ.
5. Chuyển đổi đảo ngược.

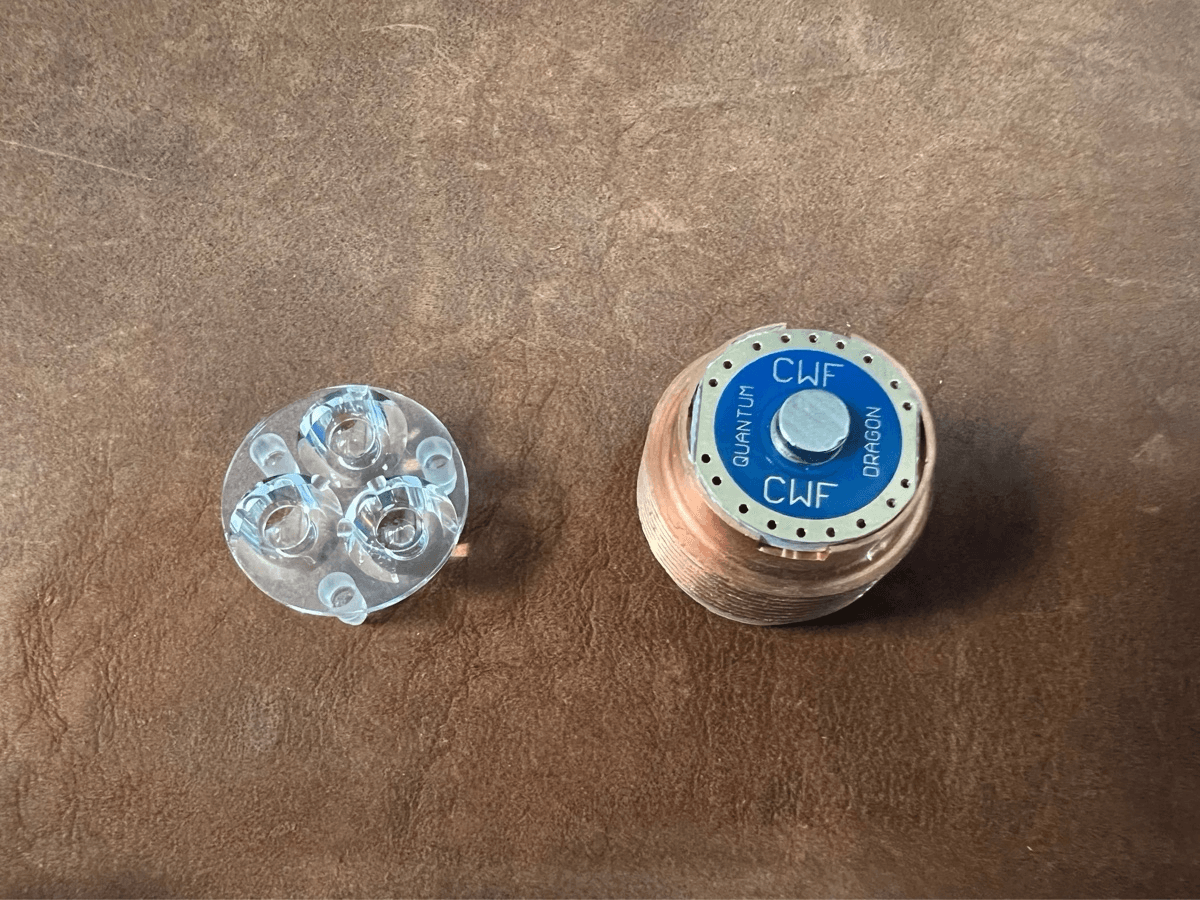

Quantum Dragon Driver (CWF Peanut)

Đây là driver mỏng nhất của CWF, các linh kiện chỉ có một mặt, kích thước 17mm, và ngoài việc hỗ trợ 2 channel nó còn hỗ trợ led RGB.

Nhóm chế độ

1. Màu, Ánh trăng, 5%, 15%, 35%, 50%, 100%
2. Màu, Ánh trăng, 35%, 100%
3. Ánh trăng, 5%, 15%, 35%, 50%, 100%
4. Ánh trăng, 5%, 15%, 100%
5. Ánh trăng, 15%, 100%
6. 5%, 15%, 35%, 50%, 100%
7. 15%, 100%
8. 15% – 50%
9. Chỉ 100%
10. Màu, 100%
11. 100%, Màu
12. Màu, 50%
13. 50%, Màu

Tùy chọn cấu hình:

Để vào chế độ cấu hình, nhanh chóng xoay công tắc 12+ lần cho đến khi nó bắt đầu nhấp nháy. Khi nó bắt đầu nhấp nháy, bạn đang ở chế độ cấu hình. Khi ở chế độ cấu hình, đèn sẽ phát sáng liên tục và giảm sáng, nếu bạn muốn thay đổi tùy chọn 2-4, hãy xoay công tắc trong khi giảm sáng để chuyển sang tùy chọn tiếp theo.

• Tùy chọn 1: Nhóm chế độ, khi đèn giảm sáng nó sẽ nhấp nháy tất cả 3 màu và sau đó là số nhóm bằng ánh sáng trắng, tiếp theo là tất cả 3 màu. Để chọn nhóm được nhấp nháy bằng ánh sáng trắng, hãy xoay công tắc trong chu kỳ màu tiếp theo sau khi số nhóm bạn muốn sử dụng đã được nhấp nháy.
• Tùy chọn 2: Lựa chọn màu phụ, khi đèn giảm sáng nó sẽ nhấp nháy hai lần để cho biết đang ở tùy chọn thứ hai và nhấp nháy từng màu một vài lần, xoay công tắc trong khi màu bạn muốn sử dụng đang nhấp nháy.
• Tùy chọn 3: Bật/tắt bộ nhớ, khi đèn giảm sáng nó sẽ nhấp nháy ba lần để cho bạn biết đang ở tùy chọn thứ ba và nhấp nháy màu đỏ hoặc xanh lá cây vài lần. Xoay công tắc trong khi nhấp nháy màu đỏ nếu bạn muốn tắt bộ nhớ và màu xanh lá cây nếu bạn muốn bật bộ nhớ.
• Tùy chọn 4: Tùy chọn nhấp nháy, khi đèn giảm sáng nó sẽ nhấp nháy bốn lần để cho biết đang ở tùy chọn thứ tư và nhấp nháy từng màu vài lần, xoay công tắc trong khi nhấp nháy màu đỏ để tắt, màu xanh lá cây nếu bạn muốn nhấp nháy chuẩn và màu xanh dương cho chế độ xe đạp. Để truy cập những tùy chọn này trong sử dụng bình thường, hãy xoay công tắc nhanh chóng ba lần và nó sẽ truy cập vào chế độ nhấp nháy đã được lập trình khi bật lên.
